Усилитель APM-50AB. Электроника.


Электроника усилителя APM-50AB. "Философия Звука"

Ну вот и добрались до начинки усилителя.

Усилитель состоит из трех плат: 2 платы – непосредственно сам усилитель (каждый канал – своя плата) и блок питания с защитой от постоянного напряжения на выходе.

Но обо всем по порядку. Сам усилитель строится на базе микросхемы TDA7294. Как показал опыт, при правильном использовании и качественном питании эта микросхема, не имея заоблачных характеристик, играет очень приятно и легко конкурирует с более сложными решениями. С уверенностью можем сказать, что класс Hi-Fi эта микросхема держит очень хорошо.

В основе источника питания – тороидальный трансформатор. Как уже упоминал, блок питания совмещен с блоком защиты от постоянного напряжения на выходе усилителя. Остальные защиты (от перегрузки по току, от короткого замыкания в нагрузке, тепловая) обеспечиваются самой микросхемой TDA7294.

Вернемся к процессу изготовления:

Сразу оговорюсь, что недавно мы переработали платы усилителя. Заказать новую партию промышленных плат еще не успели. Поэтому в данной модели применили старый проверенный способ изготовления плат.

Итак, платы усилителей: печатаем, переводим, травим.

Электроника усилителя APM-50AB. "Философия Звука"Электроника усилителя APM-50AB. "Философия Звука"

Электроника усилителя APM-50AB. "Философия Звука"

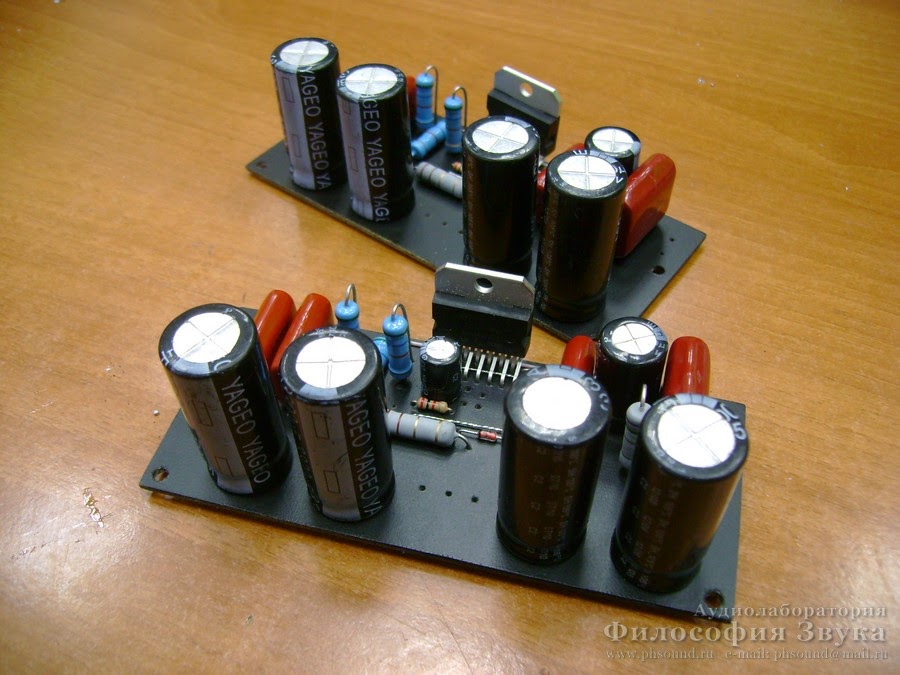

Производим монтаж компонентов на плату.

Электроника усилителя APM-50AB. "Философия Звука"

Аналогичные действия проводим с платой блока питания

Электроника усилителя APM-50AB. "Философия Звука"Электроника усилителя APM-50AB. "Философия Звука"

Электроника усилителя APM-50AB. "Философия Звука"

После сборки плата блока питания выглядит так:

Электроника усилителя APM-50AB. "Философия Звука"

Проводим предварительное тестирование плат на работоспособность, готовимся к монтажу в корпус.
